S5720I-SI系列宽温交换机
产品概述
S5720I-SI系列交换机（以下简称S5720I-SI）是华为新一代标准千兆三层以太网交换机，提供灵活的全千兆接入和10GE上行链路端口。S5720I-SI系列宽温交换机包含S5720I-12X-SI-AC、S5720I-12X-PWH-SI-DC、S5720I-28X-SI-AC、S5720I-28X-PWH-SI-AC四种型号，支持工业级工作温度范围和专业的户外防雷，可适应条件恶劣的户外机柜环境。可广泛应用于平安城市、ETTx等超宽工作温度场景。
产品型号与外观

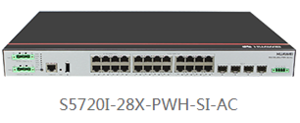

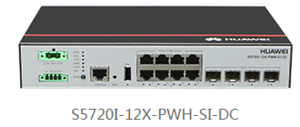

S5720I-SI系列包含以下款型：
产品特性
适用于室外极端环境
视频监控智能运维
领先的PoE++供电
S5720I-SI系列支持PoE ++的款型，单个PoE ++端口可提供高达60 W的电源。
PoE++远距离供电。S5720I-12X-PWH-SI-DC和S5720I-28X-PWH-SI-AC的PoE++端口工作在FE情况下，采用Cat5E及以上规格的网线，支持对接华为特定摄像头（M2220-I、M2221-FL、M2221-VL、M2260-I、M2220-I），提供200m的供电传输距离。
Fast PoE技术（快速PoE），S5720I-12X-PWH-SI-DC可以实现设备电源上电时10s以内实现对PD供电，不同于一般交换机插入电源后1~3分钟左右才能实现对PD的供电，可以大大提高供电中断导致的业务中断时间，实现交换机和PD同时启动，实现交换完全启动后PD立刻正常功能的能力。
Perpetual PoE技术（永久PoE），交换机复位时PoE供电不会停止，会继续对PD进行供电，保证交换机重启阶段PD不掉电，减少交换机重启导致PD掉电导致的故障中断的问题，实现PoE供电零中断。
极简部署
支持超级虚拟交换网（SVF），将“核心/汇聚+接入交换机”网络结构虚拟化为一台逻辑设备。 S5720I- SI支持作为SVF系统的客户端角色，简化设备管理，支持即插即用；支持业务配置模板，在核心设备上配置模板，自动下发到接入设备，实现集中控制，简化业务配置，配置灵活修改。
支持零配置部署，支持新入网设备Zero-Touch 安装、USB开局、更换故障设备免配置、批量配置和批量远程升级等功能，方便设备部署、业务发放和其他管理维护工作，大大降低了运维成本。 支持SNMPv1/v2c/v3、CLI、Web网管或SSH v2.0等多样化的方式进行管理维护；支持RMON、多日志主机，端口流量统计和网络质量分析，便于网络优化和重建。
强大的业务处理能力和多重安全控制机制
完善的二、三层组播协议，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控需求。
增强支持OSPF、ISIS、BGP、VRRP等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
支持MAC认证、802.1x认证、Portal认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC欺骗、DHCP request flood、改变 DHCP CHADDR 值等等。
通过建立和维护DHCP Snooping绑定表，丢弃与表项不匹配的非法报文。可以指定DHCP侦听可信和不可信端口，以确保用户只连接到授权的DHCP服务器。
支持严格的ARP学习，保护网络不受ARP欺骗攻击，保证网络正常访问。
多种可靠性机制
除了支持传统的STP，RSTP和MSTP外，还支持华为开发的智能以太网保护（SEP）技术和最新的以太网环网保护倒换（ERPS）标准。 SEP是以太网链路层专有的环网保护协议，适用于开环拓扑，闭环拓扑，级联环拓扑等各种环网拓扑。该协议可靠，易于维护，在50ms内实现快速保护倒换。 ERPS在ITU-T G.8032中定义。它实现了基于传统以太网MAC和桥接功能的毫秒级保护倒换。
支持Smart Link，一台S5720I-SI可以通过多条链路连接多台汇聚交换机，实现上行链路备份，大大提高接入设备的可靠性。
支持以太网OAM（IEEE 802.3ah / 802.1ag）快速检测链路故障。
成熟的IPv6技术
产品规格
| 项目 | S5720I-12X-SI-AC | S5720I-12X-PWH-SI-DC | S5720I-28X-SI-AC | S5720I-28X-PWH-SI-AC |
|---|
| 交换容量 | 336 Gbps | 336 Gbps | 336 Gbps | 336 Gbps |
| 包转发率 | 72 Mpps | 72 Mpps | 96 Mpps | 96 Mpps |
| 固定端口 | 8个以太网10/100/1000 Base-T端口，4个万兆SFP + | 24个以太网10/100/1000 Base-T端口，4个万兆SFP + |
| 管理接口 | Console口(RJ45)，USB 2.0接口 |
| PoE* | 不支持 | 8个端口支持PoE++ | 不支持 | 8个端口支持PoE++，16个端口支持PoE+ |
| 外形尺寸mm（宽x深x高） | 250x180x43.6 | 442x220x43.6 | 442x310x43.6 |
| 重量 | 2.65 kg | 2.5 kg | 4.5 kg | 6.7 kg |
| 电源模块 | 内置AC电源 | 用户提供直流输入或选配电源 | 内置双AC电源 | 内置双AC电源 |
| 工作电压 | S5720I-12X-SI-AC/S5720I-28X-SI-AC： |
| S5720I-28X-PWH-SI-AC： |
S5720I-12X-PWH-SI-DC：额定直流电压：-50- -56V DC 最大直流电压：-46- -57V DC
|
| 整机最大功耗 | 17W | 不带PD：28.8W 带PD：288.4W（PoE: 240W）
| 29.3W | 不带PD：57.8W 带PD：905W （PoE: 740W）
|
| 工作温度 | -40°C至+75°C -40°C至+70°C（通风外壳 - 40 LFM气流） -40°C至+65°C（密封外壳 - 0 LFM气流） -40°C至+75°C（带风扇或鼓风机的机柜 - 200 LFM气流）
海拔1800-5000米：海拔高度每增加220米，工作温度降低1°C；支持-40°C启动 | -40°C至+75°C
海拔1800-5000米：海拔高度每增加220米，工作温度降低1°C；支持-40°C启动 |
| 防雷 | 内置防雷，支持严酷的户外使用环境 |
| 防护等级 | IP40 |
| 相对湿度 | 5%～95%（非凝露） |
| 散热方式 | 无风扇自然散热 | 风扇散热，智能风扇转速调整 |
说明：
*：PoE功率说明：
S5720I-12X-PWH-SI-DC：PoE供电功率最大240W。
S5720I-28X-PWH-SI-AC：大功率模式，8个PoE++总功率 370W，16个PoE+总功率370W；备份模式24个端口PoE总功率370W。
业务特性
| 特性 | S5720I-12X-SI-AC | S5720I-12X-PWH-SI-DC | S5720I-28X-SI-AC | S5720I-28X-PWH-SI-AC |
|---|
| MAC特性 | 遵循IEEE 802.1d标准
支持16K MAC地址容量
支持MAC地址自动学习和老化
支持静态、动态、黑洞MAC表项
支持源MAC地址过滤 |
| VLAN特性 | 支持4K个VLAN
支持Guest VLAN、Voice VLANs
支持GVRP协议
支持MUX VLAN功能
支持基于MAC/协议/IP子网/策略/端口的VLAN
支持VLAN Mapping功能 |
| ARP | 支持4K ARP表项 |
| IP路由 | 支持静态路由、RIPv1/v2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、VRRP、VRRP6，支持ECMP |
| IPv6特性 | 支持ND（Neighbor Discovery）
支持PMTU（Path MTU）
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
支持6to4隧道，ISATAP隧道和手动配置的隧道 |
| 组播 | 支持IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM
支持IGMP v1/v2/v3 Snooping和快速离开机制
支持MLD v1/v2 和 MLD v1/v2 Snooping
支持VLAN内组播转发和组播多VLAN复制
支持捆绑端口的组播负载分担
支持可控组播
支持基于端口的组播流量统计 |
| QoS | 支持对端口入方向、出方向进行速率限制
支持报文重定向
支持基于端口的流量监管，支持双速三色CAR功能
每端口支持8个队列
支持DRR、SP、DRR+SP队列调度算法
支持报文的802.1p和DSCP优先级重新标记
支持L2(Layer 2) ~ L4(Layer 4)包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能
支持基于队列限速和端口整形的功能 |
| 超级虚拟交换网（SVF） | 支持即插即用
支持软件和补丁自动加载
支持一键式自动交付服务配置
支持AS独立配置模式，Parent设备上可以配置模板不支持的业务 |
| 环网保护 | 支持RRPP环形拓扑和RRPP多实例
支持Smart Link树形拓扑和Smart Link多实例，提供毫秒级的保护倒换
支持SEP
支持STP（IEEE 802.1d），RSTP（IEEE 802.1w）和MSTP（IEEE 802.1s）
支持ERPS（G.8032）
支持BPDU保护，根保护和环路保护 |
| 可靠性 | 支持LACP、支持跨设备E-Trunk
支持VRRP、BFD for VRRP
支持BFD for BGP/IS-IS/OSPF/静态路由
支持TE FRR、IP FRR
支持Eth-OAM 802.3ah和802.1ag(硬件级)
支持ITU-Y.1731
支持DLDP |
| 管理与维护 | 支持iStack智能堆叠（业务口做为堆叠口）
支持虚拟电缆检测(Virtual Cable Test)
支持SNMPv1/v2c/v3
支持RMON
支持网管系统、支持WEB网管特性
支持系统日志、分级告警
支持sFlow
支持NETCONF
支持断电告警Dying gasp功能
支持IPC离线诊断
支持eMDI |
| 安全特性 | 用户分级管理和口令保护
支持DoS攻击防护、ARP攻击防护、ICMP攻击防护
支持IP、MAC、端口、VLAN的组合绑定
支持端口隔离、端口安全、Sticky MAC
支持MFF
支持黑洞MAC地址
支持MAC地址学习数目限制
支持IEEE 802.1x认证，支持单端口最大用户数限制
支持AAA认证、Radius认证、HWTACACS认证
支持NAC功能
支持SSH V2.0
支持HTTPS
支持CPU保护功能
支持黑名单和白名单
支持DHCPv4/v6 client/relay/server/snooping
支持对ND、DHCPv6、MLD等IPv6协议报文进行攻击溯源和惩罚
支持用户身份验证和策略实施点之间的分离 |
| 互通性 | VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通）
LNP 链路类型协商协议（和DTP相似功能）
VCMP VLAN集中管理协议（和VTP相似功能） |
组网应用
视频监控，户外机柜场景
S5720I-SI支持扩展的工作温度范围，具备专业防雷能力，适用于室外机柜环境，可用于平安城市场景为摄像头提供远距离PoE接入。
ETTx接入场景
S5720I-SI支持扩展的工作温度，提供全千兆接入及多万兆上行，可用于ETTx接入场景。
订购信息
S5720I-SI系列交换机及配件选购一览表：
| 型号 | 产品描述 |
|---|
| S5720I-12X-SI-AC | S5720I-12X-SI-AC（8个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电） |
| S5720I-12X-PWH-SI-DC | S5720I-12X-PWH-SI-DC（8个10/100/1000Base-T以太网端口，4个万兆SFP+，PoE++，-50--56V直流供电） |
| S5720I-28X-SI-AC | S5720I-28X-SI-AC（24个10/100/1000Base-T 以太网端口，4个万兆SFP+，内置双交流电源） |
| S5720I-28X-PWH-SI-AC | S5720I-28X-PWH-SI-AC（24个10/100/1000Base-T 以太网端口，4个万兆SFP+，8 PoE++，16 PoE+，740W PoE供电，内置双交流电源） |
| PAC-260WA-E | 260W交流电源模块（黑色） |
| PAC240S56-CN | 240W交流电源模块 |
| WLA220W01 | 电源避雷器-20KA-1800V-220V-接线端子-其他安装类型 |
| OGSM01880 | 光收发一体模块-eSFP-850nm-1.25Gb/s--10dBm--2.5dBm--17dBm-LC（-40~85）-多模-0.55km |
| OGSC10DD0 | 光收发一体模块-eSFP-1310nm-1.25Gb/s--9.5dBm--3dBm--20dBm-LC（-40~85）-单模-10km |
| OGSC40DD0 | 光收发一体模块-eSFP-1310nm-1.25Gb/s--4.5dBm-3dBm--22.5dBm-LC（-40~85）-单模-40km |
| SFP+10GE-LH10-SM1310 | 收发一体光模块，SFP+，1310nm，10.3125Gb/s，-8.2~0.5dBm，-14.4dBm，LC，SM，10km |
| SFP-10G-BXU1 | 10GBase-BIDI单纤双向光模块-SFP+-10G-单模模块（TX1270nm/RX1330nm，10km，LC） |
| SFP-10G-BXD1 | 10GBase-BIDI单纤双向光模块-SFP+-10G-单模模块（TX1330nm/RX1270nm，10km，LC） |
| SFP-10G-iLR | 光模块-SFP+-9.8G-单模模块（1310nm，1.4km，LC） |
| SFP-10G-SR | 光模块-SFP+-10G-多模模块（850nm，0.3km，LC） |
| SFP-GE-BX-D1-I | 光模块-SFP-GE-BIDI单模模块（TX1490/RX1310，10km，LC） |
| SFP-GE-BX-U1-I | 光模块-SFP-GE-BIDI单模模块（TX1310/RX1490，10km，LC） |
